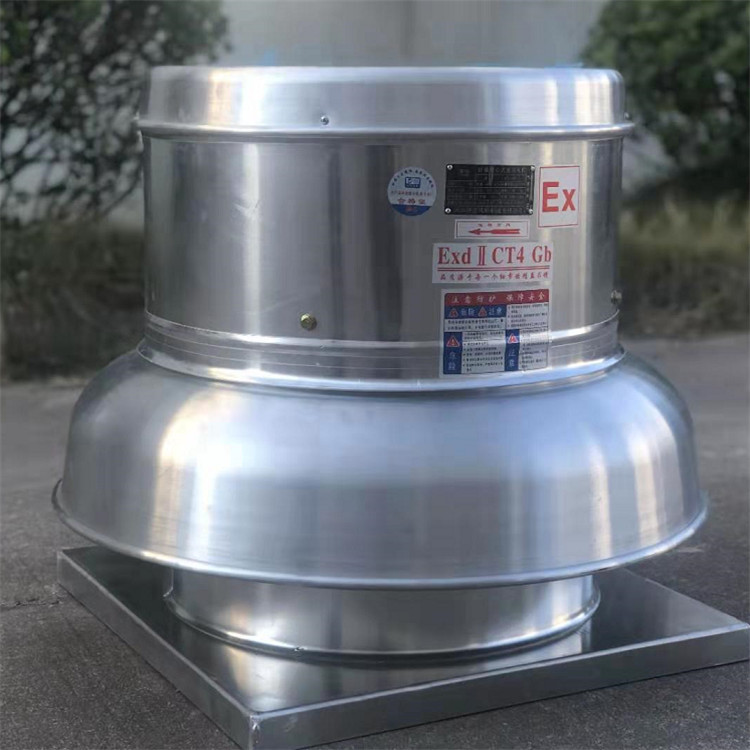

伊贝风机全铝离心风机REF/RTC-680D6/D8防爆型屋顶离心送风机

RTC-680D6/D8，转速960/720r/min，风量13247/7000m³/h，全压304/300Pa  N=3.7/2.6kw/380V产品概述

RTC系列风机是我公司在美国格林汉特风机公司产品的基础上加以改进，并经过大量的精确计算以及模型风机和实物产品的反复试验

以先进的技术装备制造开发和完善的低噪音离心式屋顶排风机根据适用场合通风排烟特性的不同，该风机在启动模式中加入了烟雾传感

器和温度传感器，便于更好的帮助风机精确的起动与停止，进一步改善风机设备的能耗。该产品具有压力高、风量适中、噪音低、耗电省、

外形美观牢固等优点

RTC-680D6/D8，转速960/720r/min，风量13247/7000m³/h，全压304/300Pa  N=3.7/2.6kw/380V型号含义

RTC-680D6/D8，转速960/720r/min，风量13247/7000m³/h，全压304/300Pa  N=3.7/2.6kw/380V产品特点

1．风机叶轮：采用CAD流场模拟技术优化设计该叶轮的设计保证了叶轮的气体动力特性优异叶轮材质为低压铝合金井经

过静态与动态平衡，坚持做到ISO1940标准的G2．5平衡等级水平（普通产品仅为G6．3）从而确保了产品能够长期持续安静运行

2．风机配套电机：采用防护等级IP54，绝缘等级F级电机，如配绝缘等级为H级产品可在300c高温环境下运行45min也可配防爆电

机，双速电机或变频电机

3．机壳：本风机整体结构强度按50m／s极端室外风速的条件进行设计，整机采用铝合金材质经拉伸卷边等加工在保证风机足够

强度的前提下，提高了风机外形的美观减轻了风机的自重，降低了对屋顶基础的强度要求，且抗风能力较好

4．风帽：采用铝合金制造，整体拉伸成型井经卷边处理重量轻、强度高、风阻小

5．集流器：采用精密的文丘里管设计一次工艺成型，使叶轮导流口与进风口充分吻合有效控制气流符合流体力学的双曲线型文

丘里进风口大幅降低入口噪音，提高风机效率

6．固定支架：数控下料、成形，多工位数控冲床加工固定孔安装方便

7．风阀：采用重力自动关闭式或电动驱动启闭式止回阀，风阀框架材质为镀锌板，百叶材质为铝合金多片联动的止回阀有效防止室

外空气倒灌，并可防结露。若风机为排烟通风两用时，可选配排烟防火阀，风机、排烟防火阀均已通过国家消防产品型式检验

8．安装维护：电机防护罩采用扣襟固定结构操作方便省时省力

9．运转平稳：本风机的转动惯量小，平衡品质达到ISO1940标准的G2．5平衡等级水平，整机经过机械运转试验，振动试验和气动性

能试验，以保证达到运行平衡、可靠的要求，有效延长风机的使用寿命降低噪音，减小振动

可做防爆型，防爆等级ExdIIBT4 Gb / ExdIICT4 Gb均可制作。
